Eckbank
Vormontage
Gestelle
Da es sich hier nicht um eine Großserie
handelt, habe ich in aller Ruhe ein Gestell nach dem anderen
zusammengebaut. Man könnte natürlich auch zusammenfassen, zuerst alle
Bohrarbeiten erledigen und danach montieren.
|
|
|
|
|
|
|
01
- Holzbohrer 5 mm ,
- Kreuzschlitz-Senkkopf-Schraube
5 x 80
- Zapfensenker 5 / 10 mm
|
|
|
|
|
|
|
|
02
- ein Satz Bauteile für ein Gestell
2 x (A) / B / C / D / G
|
|
03
- (B) erhält seine 4
Bohrungen, mit dem Zapfensenker wird etwa 25 mm tief gesenkt.
|
|
|
04
- (B) und (A) mit zwei Kreuzschlitz Schraubeb 5 x 80 rechtwinklig
verbinden.
|
|
|
|
|
05
- den anderen Schenkel (A) in gleicher Weise mit (B) befestigen,
es entsteht ein U.
|
|

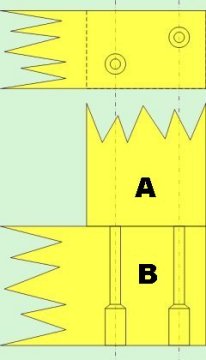

06 - die Bohrungen und Senkungen
etwa in dieser Art setzen |
|
|
|
|
|
|
|
07
- Bohrungen und Senkungen setzen um die beiden (A) mit (C) zu
verbimden.
|
|
08
- die Bohrungen und Senkungen
etwa in dieser Art setzen |
|
|
|
|
|
|
|
09
- (C) etwa 10 bis 15 mm einrücken, damit sich mögliche
Unebenheiten des Fußbodens nicht
auswirken können. |
|
10
- (D) 5 Bohrungen / Senkungent |
|
|
|
|
|
|
|
11
- (D) mit 3 Schrauben an einem
(A) befestigen |
|
12
- (G) mit 2 Schrauben an (D) befestigen |
|
|
|
|
Resümee:
Die Vormontage der Gestelle gliedert sich im Prinzip in 7 mal 3
Teilprozesse.
1 - (B) bohren / senken und mit den
beiden (A) verbinden
2 - beide (A) bohren / senken und mit
(C) verbinden
3 - (D) bohren / senken und mit der
Gruppe ((A) / (B) / (C)) verbinden,
(G) anschrauben.
|
|
|
|
13
- 7 fertige Gestelle
|
|
|
|
|
|
|
|
|
|
